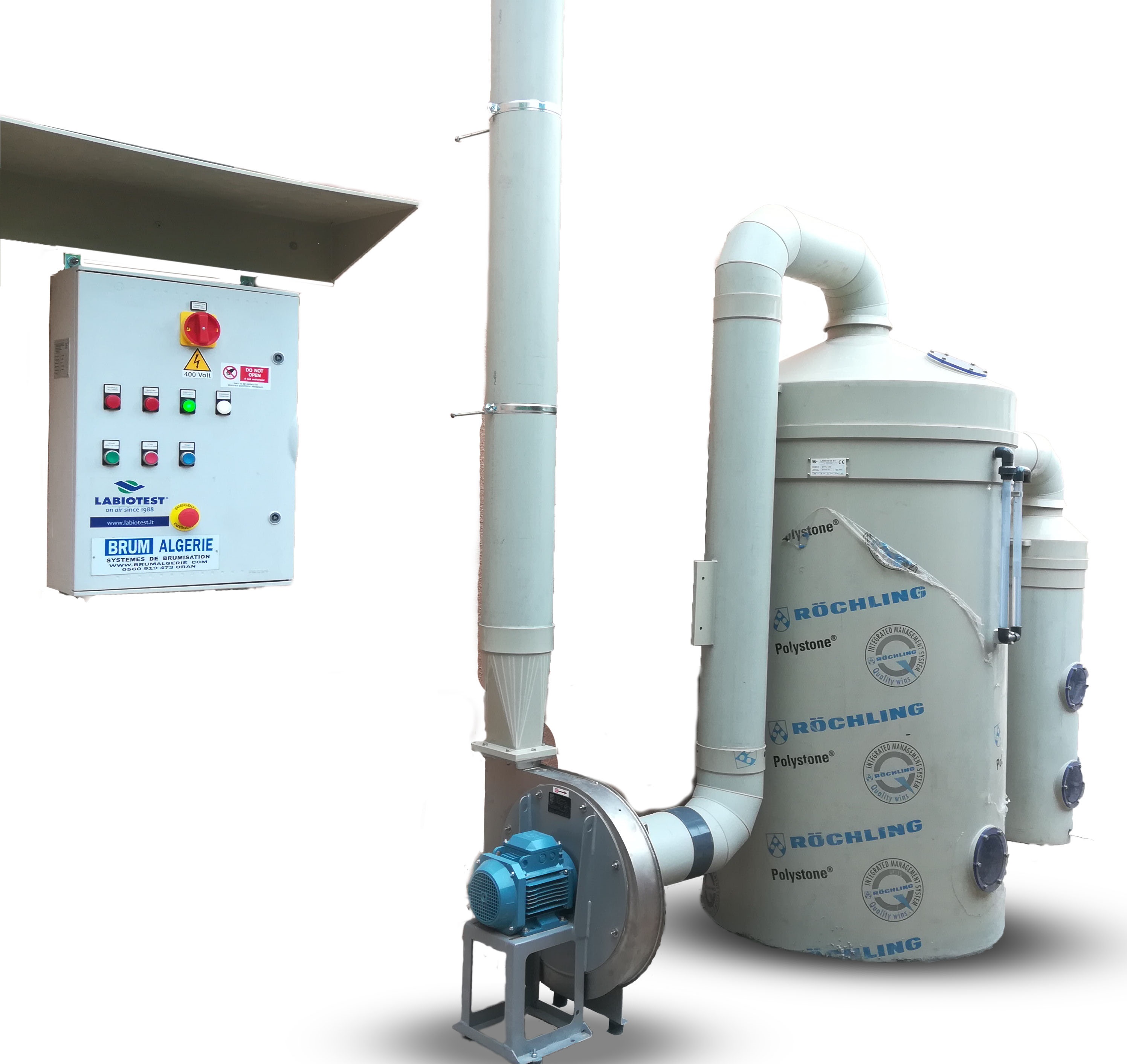

Le filtre DKFIL comprend les éléments principaux suivants:
- Un élément de base équipé d'une conduite pour l'entrée de l'air à filtrer et d'une section apte au
remplissage de la masse filtrante;
- Un élément de couverture pour fermer le filtre et équipé d’une canalisation de sortie pour l'air filtré et
d'une configuration pour le ventilateur;
- Un ventilateur (optionnel) pour garantir la circulation de l'air à l'intérieur du filtre.
Le filtre DKFIL peut être combiné avec un filtre dévésiculeur pour séparer la fraction de condensation.
Le filtre DKFIL, s'il est équipé d'un ventilateur, ne nécessite qu'une seule source d'énergie constituée d'une
ligne triphasée avec une tension nominale de 400V (3F+N).
Le filtre doit être conduit par une personne; il est nécessaire la présence de deux ou plusieurs personnes
seulement pendant les opérations d'installation et de démontage.
Conditions environnementales pour une efficacité optimale de réduction
|
#
|
|
|
Température
|
1°C → +45°C
|
|
Humidité relative
|
30%<RH<80% (sans prétraitement)
|
|
Vitesse d'écoulement
|
0,2 m/s → 0,8 m/s
|
|
Temps de contact (passage)
|
0,6 s → 4 s
|
Caractéristiques Techniques
|
Caractéristiques
|
Valeurs
|
|
Appellation
|
DKFIL® 1200
|
|
Technologie d'abattage
|
Adsorption chimique sèche
|
|
Géométrie
|
Axe cylindrique vertical avec couvercle amovible
|
|
Corps du matériau
|
Polypropylène
|
|
Orifice de décharge d'échantillonnage
|
2
|
|
Poids max. de chargement
|
Environ 400 kg.
|
|
Poids total max.
|
Environ 500 kg.
|
|
Dimension de filtrage moyenne
|
Section du filtrage:
|
0,785 m2
|
Hauteur du lit de filtrage max:
|
~600 mm.
|
|
Portée
|
1200 m3/h
|
|
Temps de contact
|
1,28 secondes
|
|
Décharge de condensation
|
Vanne d'arrêt en PVC
|
|
Filtres supplémentaire
|
Particules tnt polymérique
|
|
Pertes de charge
|
2800 Pa
|
